Artigo

​​Manifestações Patológicas em Estruturas de Concreto:

Corrosão das Armaduras

"Entender o processo é essencial para identificá-la e, consequentemente, corrigi-la."

Aspectos Gerais

A corrosão das armaduras de estruturas de concreto armado é um problema recorrente na construção civil, que preocupa engenheiros do mundo todo. Essa preocupação decorre da necessidade de um bom desempenho do sistema estrutura para a durabilidade e segurança da edificação. O processo de corrosão das armaduras pode comprometer esse sistema, colocando em risco a segurança e reduzindo a capacidade de serviço das estruturas.

Entendendo o fenômeno…

Para melhor compreender a corrosão, é preciso relembrar o que é esse fenômeno. A corrosão é um processo químico ou eletroquímico, que promove a transformação de um metal ou íon metálico, decorrente da interação deste com o meio no qual está inserido (PANOSSIAN, 1993).

A depender do ambiente e da natureza do processo, a corrosão pode ser classificada em química e eletroquímica. De modo geral, ao contrário do que muitos pensam, a corrosão química não oferece preocupação para a construção civil. É um processo que ocorre de maneira lenta e os óxidos formados criam uma película sobre o metal que reduz, ainda mais, a velocidade das reações.

Já a corrosão eletroquímica merece especial atenção, uma vez que atinge as estruturas de concreto armado e pode levar a graus severos de deterioração da armadura.

Fatores Condicionantes para a Ocorrência do Processo

O princípio da corrosão eletroquímica é semelhante ao funcionamento de uma pilha: existe um ânodo, no qual ocorrem as reações de oxidação e um cátodo, no qual ocorrem as reações de redução. Para que esse processo aconteça, é preciso haver a presença de todos os seguintes fatores condicionantes:

  • Deve haver um eletrólito, ou seja, um meio que permita a condução dos íons, através de uma corrente iônica e que promova a dissolução do oxigênio. Em geral, nas estruturas de concreto, esse eletrólito é a água;

  • Deve haver uma diferença de potencial entre dois pontos da armadura, que pode ser causada por diversos fatores: diferenças de tensão, de umidade, de contato com o ar etc.;

  • E, por fim, deve haver oxigênio.



Fig. 1 – Representação de uma pilha de corrosão com um mesmo metal.

Meira, 2017.

Podem ainda existir agentes agressivos como os cloretos e sulfatos, que funcionam como catalisadores da reação, embora não sejam essenciais para a sua ocorrência.

Principais Causas

As causas principais da corrosão das armaduras em estruturas de concreto armado são:

  • Ausência de recobrimento ou recobrimento insuficiente das armaduras;

  • Segregação ou falta de homogeneidade do concreto;

  • Infiltração de água na estrutura;

  • Concreto de má qualidade;

  • Juntas de concretagem mal executadas;

  • Alta densidade de armaduras;

  • Presença de agentes agressivos e/ou fissuras que facilitem a entrada desses agentes no concreto;

  • Contato entre metais diferentes; entre outras.

Alta densidade de armaduras.

Armaduras insuficientes, presença de fissuras e ausência de recobrimento.

Ausência de recobrimento do concreto.

Concreto de má qualidade, ausência de recobrimento, presença de fissuras e alta densidade de armaduras.

Segregação e falta de homogeneidade do concreto.

Identificação do Processo de Corrosão

O processo de corrosão das armaduras costuma dar alguns sinais. Em geral, podemos identificá-lo através das seguintes manifestações patológicas:

  • Fissuras e/ou trincas no concreto, paralelas à direção em que se encontram as barras da armadura;

  • Destacamento do concreto;

  • Presença de armaduras expostas;

  • Manchas na superfície do concreto com coloração amarelo-avermelhadas; entre outras.

Fissura paralela à direção da barra de aço.

Destacamento do concreto.

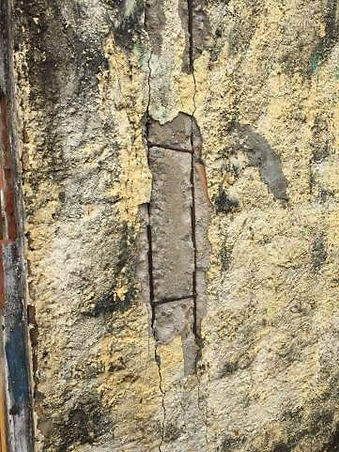

Armadura em estágio avançado de corrosão.

Letícia Menezes
Engenheira Civil
 CREA-SE  2715972598
logo site email1.png
Instagram
Facebook

Prevenção

Para evitar ou retardar a ocorrência da corrosão das armaduras de estruturas de concreto, recomenda-se:

  • O uso de espaçadores, para garantir o recobrimento das armaduras de acordo com a classe de agressividade previamente identificada;

  • Controle tecnológico do concreto, a fim de garantir a qualidade deste;

  • Impermeabilização e vedação adequadas dos sistemas que interagem com as estruturas, evitando a ocorrência de infiltrações;

  • Proteção contra agentes agressivos do meio;

  • Observância às normas técnicas em vigor; entre outras medidas.

A prevenção desse e de outros tipos de manifestações patológicas pode ser realizada também por meio da conscientização dos usuários da edificação quanto à importância da manutenção preventiva.

PARA LER MAIS!

PANOSSIAN, Z. Corrosão e proteção contra corrosão em equipamentos e estruturas metálicas. São Paulo: IPT, 1993. v. 1. 280 p.

HELENE, P. R. L. Contribuição ao estudo de corrosão em armaduras de concreto armado. São Paulo: Universidade de São Paulo, 1993. 231 p.

MEIRA, G. R. Corrosão de armaduras em estruturas de concreto: fundamentos, diagnóstico e prevenção. João Pessoa: Editora IFPB, 2017. 125 p.

RIBEIRO, F. H. de M. Corrosão das armaduras. Notas de Aula, Curso de Engenharia Civil, Centro Universitário Luterano de Palmas (CEULP/ULBRA).

Presença de armaduras expostas e manchas amarelo-avermelhadas.

Diversos indicativos de corrosão em uma mesma estrutura.
